Long's MP3-Jukebox
mein Beitrag zum Thema Case-Modding
Front-Ansicht im hellen und im dunkeln

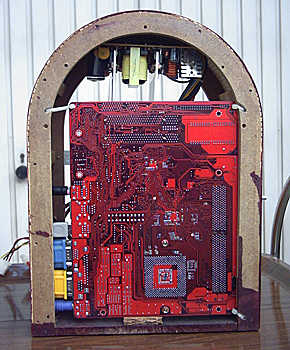

Wie man hier sieht, habe ich das Mainboard nur mit 3 Kabelbindern befestigt.

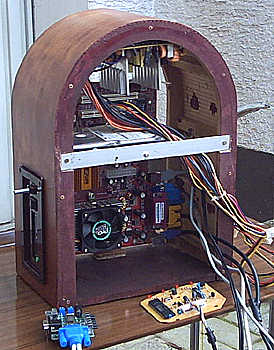

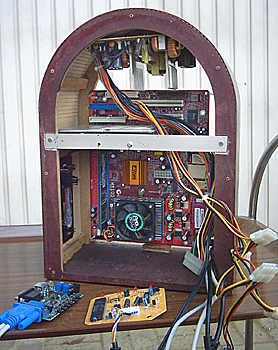

Zur Befestigung der Festplatte habe ich eine Alu-Querstrebe in das Gehäuse eingelassen.

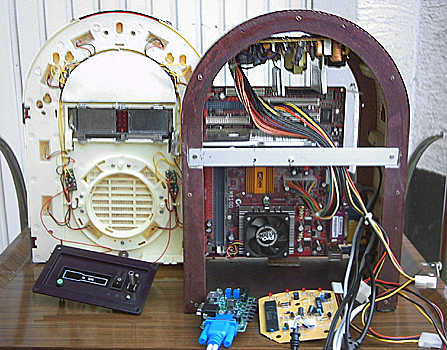

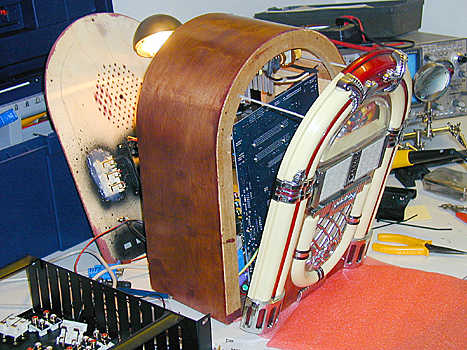

Hier sieht man die 'Jukebox-Fassade' auch mal von hinten...
Die kleinen Platinen sind der Composite-Video-Converter zum Anschluss an den Fernseher

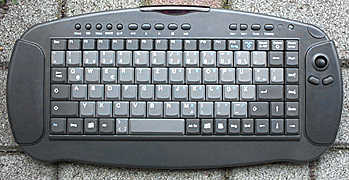

und der Empfänger für die Infrarot-Tastatur mit Maus-Joystick

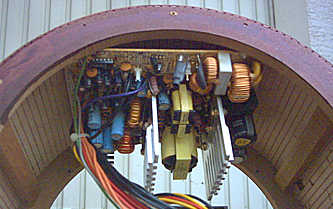

Hier ein Blick auf das Netzteil, welches aus Platzgründen aus seiner Blech-Verkleidung genommen wurde
und die internen Anschlüsse, die nach Aussen weitergeleitet werden.
Das Netzteil ist übrigens auch nur mit 4 Kabelbindern befestigt.
Hier geht's nun an den Zusammenbau:

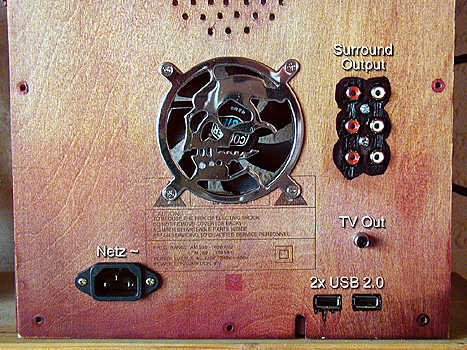

Die
Rückansicht mit allen Anschlussmöglichkeiten bereits fertiggestellt

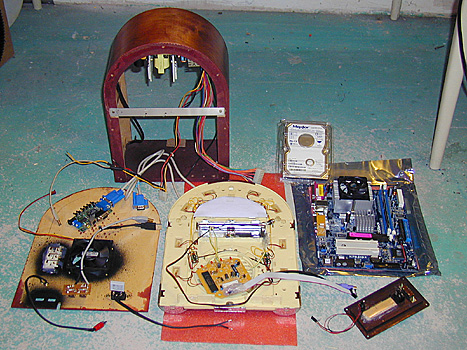

Hier
mal alle Einzelteile im Überblick

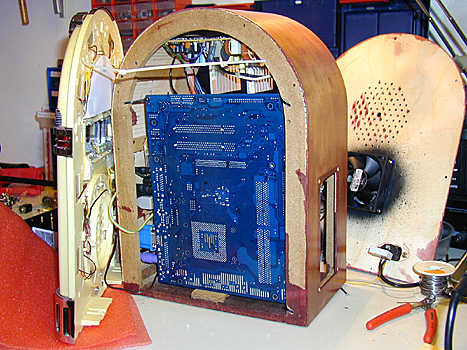

Wie

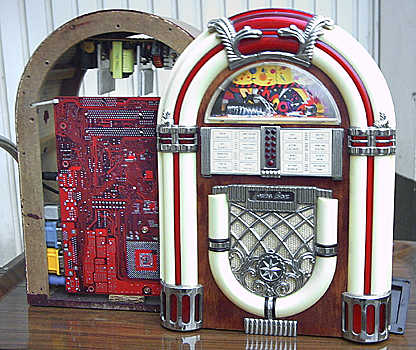

man hier sieht, habe ich mich entschieden, das bisherige (rote) Mainboard
nochmal
auszubauen und durch eins zu ersetzen mit Onboard-Surround...
Meine
kleine USB-Anschlussplatine + der Composite-Video-Converter

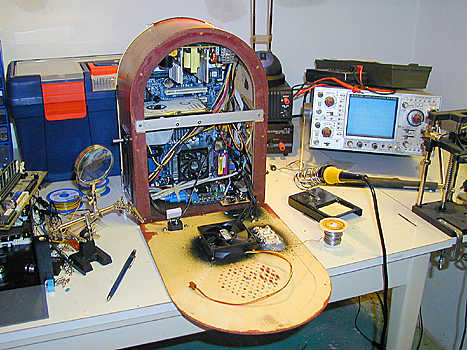

Festplatte
eingebaut. Noch mal einen Blick drüberwerfen und dann...
das
Ganze Gerät vorsichtig schliessen.
FERTIG
+ funktionierte auf Anhieb einwandfrei.
Hier erstmal mit 'normalem' Windows
XP.
Später ersetzt durch meinen 'Music Server Commander', ein kompletter
Shell-Ersatz
d.h. man sieht nach dem Einschalten NUR noch meine Software
(So
wie beim Geld-Automat)

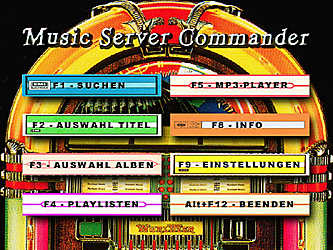

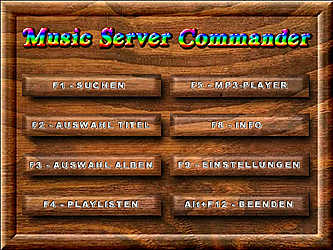

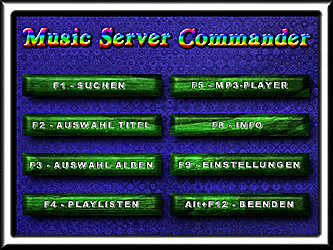

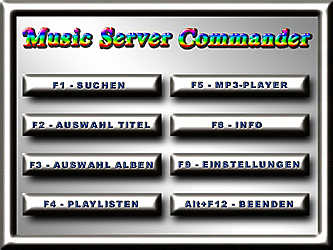

Ein paar Screenshots der Software mit verschiedenen
Skins:

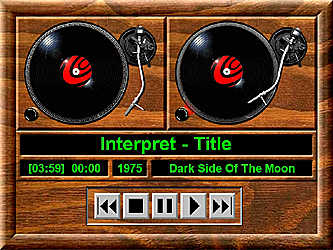

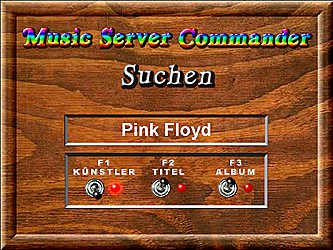

Hier
die Suchmaske und der Player (mit dem Default-Skin):
Wird
noch vervollständigt...
